CAD制圖中，有的時候需要引用別人制作的圖紙或者圖片做參照，這就需要用到“外部參照”功能，下面我就來講講外部參照的使用方法。

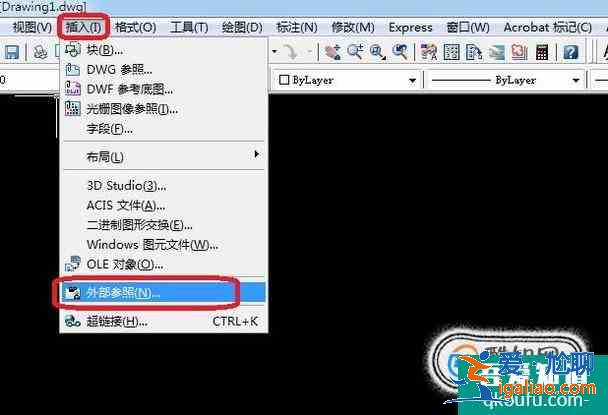

首先，我們打開CAD軟件，如圖所示，點擊“插入”，“外部參照”。

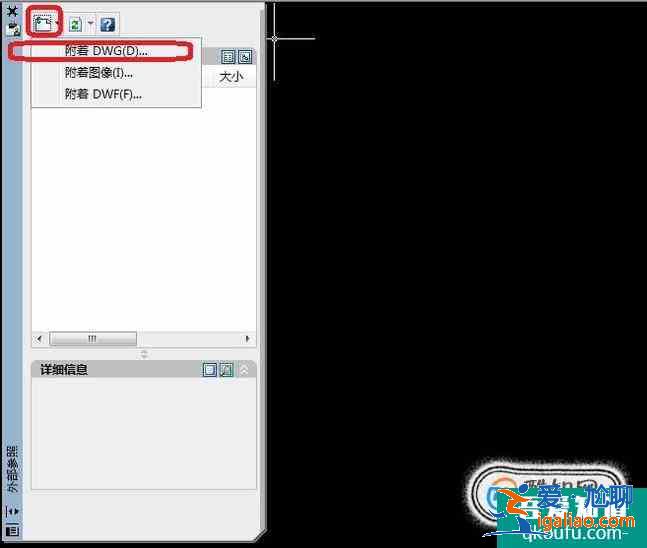

出現“外部<愛尬聊_創建詞條>參照”面板，如圖所示，點擊左上角“附著”按鈕，如果你要參照的是圖片，就點擊“附著圖片”，如果是其他CAD圖紙，則點擊“附著DWG”。我們以其他圖紙為例。

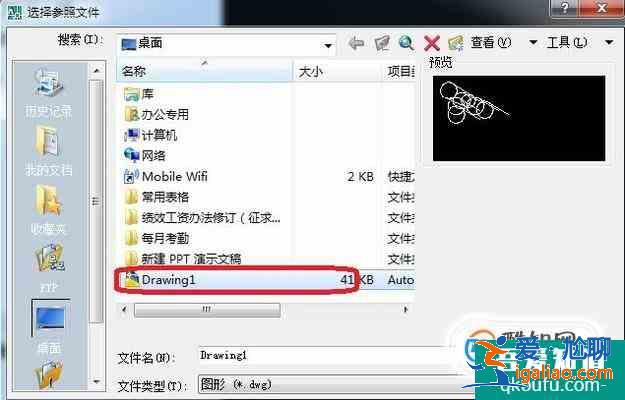

點擊一下附著DWG，出現“選擇參照文件”選項框，我們選中需要參照的圖紙，點擊“打開”。

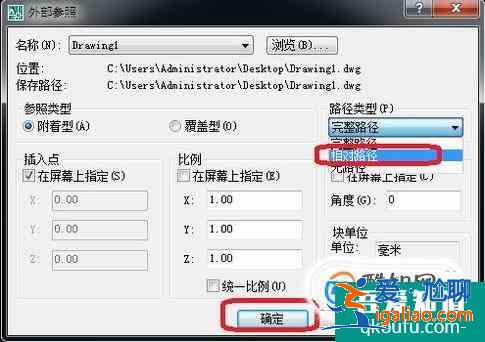

出現“外部參照”面板，如圖所示，在路徑類型最好選擇“相對路徑”，這樣，可以自動識別出參照底圖。點擊確定，外部參照就做好了。
