用CAD繪制完圖形以后，就需要把它打印出來，下面我就來講講CAD圖紙的打印方法。

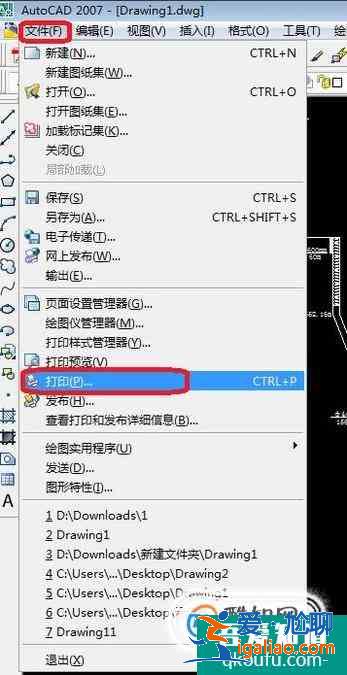

首先，我們打開CAD，找到需要打印的圖形，然后點擊“文件”，“打印”。

打開“打印模型”選項框，在其中進行設置。把打印機名稱改成“DWG To PDF”（該設置是把CAD轉化成PDF以便打印出圖），然后根據圖形尺寸點擊下拉菜單找到合適的圖紙尺寸。如圖沒有合適的圖紙，<愛尬聊_百科>就點擊“特性”，新建一個。

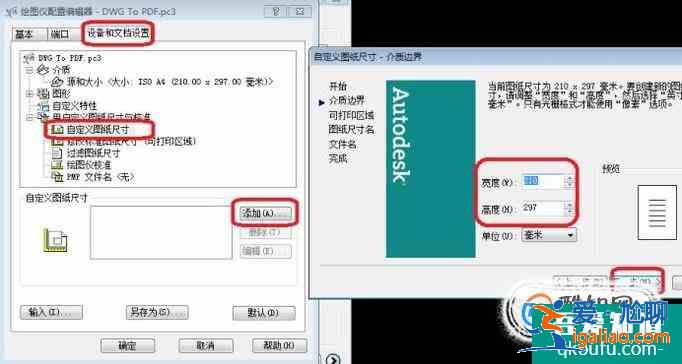

我們點擊“特性”，在出現的選項框中點擊“設備和文檔設置”，里面就可以自定義圖紙尺寸了（合適的圖紙尺寸很重要，關系到打印出來的圖形能否清晰），我么點擊一下，然后點擊“添加”，如圖所示，定義圖紙的寬度和高度，一直點擊“下一步”就可以創建新圖紙成功。

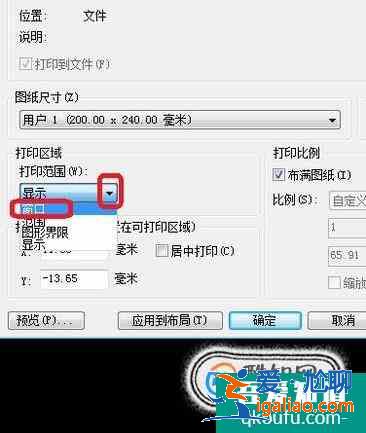

之后回到“打印模型”，我們?cè)O(shè)置打印區域，點擊下拉菜單選擇“窗口”。

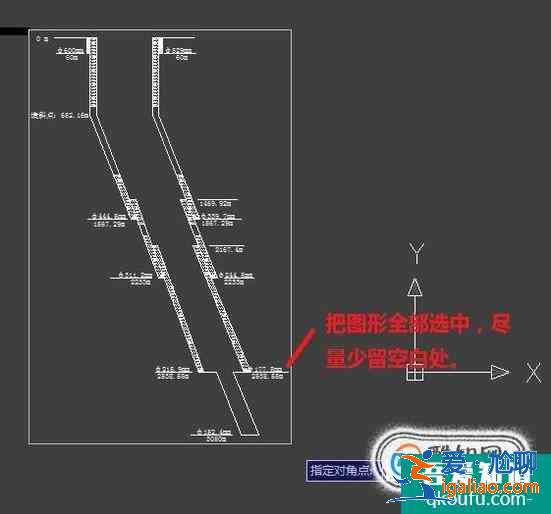

然后在圖形中指定范圍，一定要把圖形全部選中，并盡量少量空白。

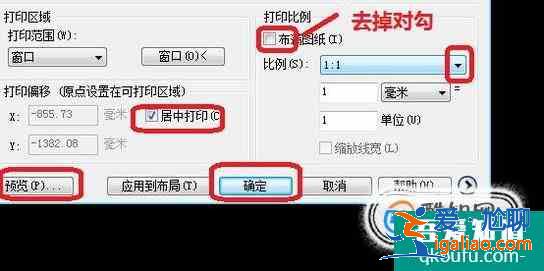

選中范圍后再次回到“模型”，勾選“居中打印”，去掉“布滿圖紙”前面的對勾，然后設置打印比例。設置完成后，點擊確定之前，可以先預覽一下效果。

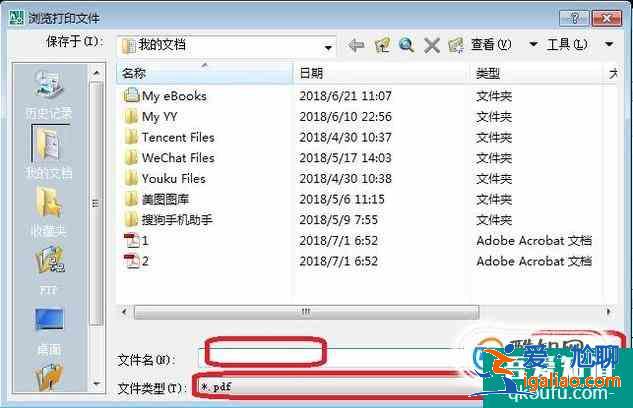

預覽沒問題之后，點擊確定就可以保存PDF格式的圖形了。

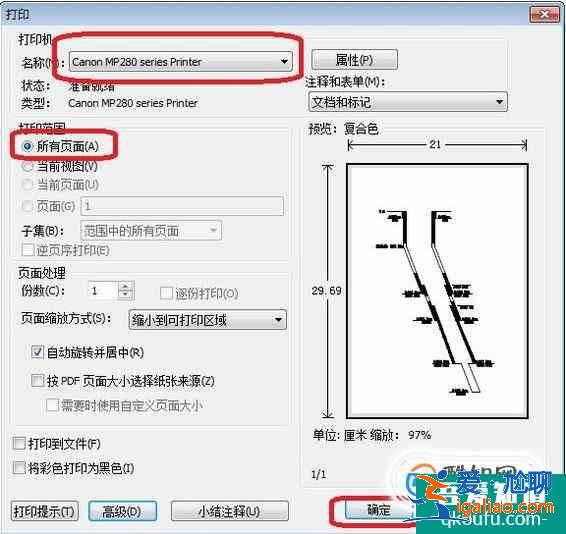

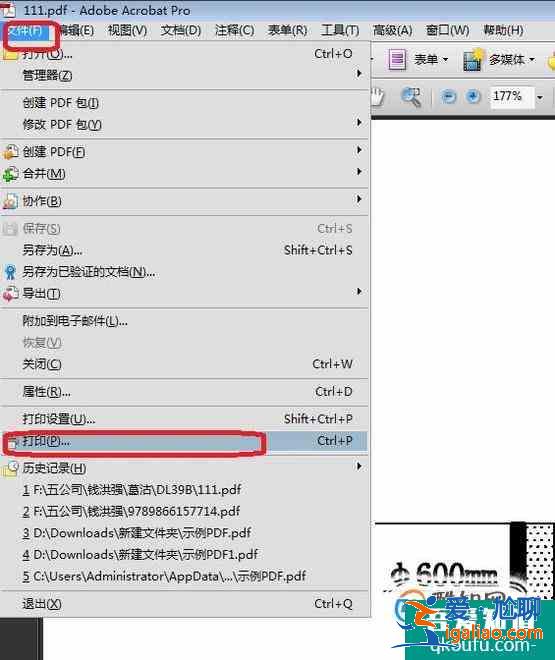

然后打開PDF圖形，點擊“文件”，“打印”，彈出“打印”選項框，因?yàn)閳D形都設置好了，選擇打印機，直接點擊“確定”就可以打印出圖了。
