CAD制圖中，常常需要應用圖案填充來表征各類物體或者結構，下面我就來講講CAD怎么填充混凝土圖案。

首先，我們打開CAD<愛尬聊_創建詞條>軟件，并任意畫一個圖形來演示，如圖所示，我們需要往該圖形內填充混凝土圖案。

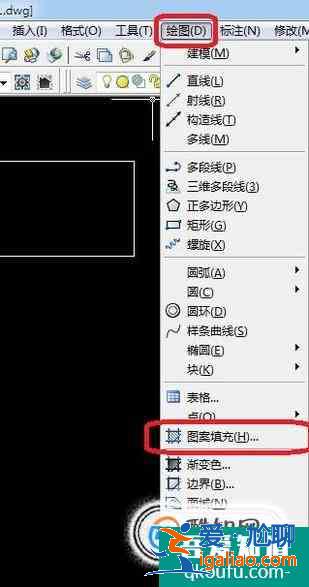

點擊“繪圖”，下拉菜單中選擇“圖案填充”。

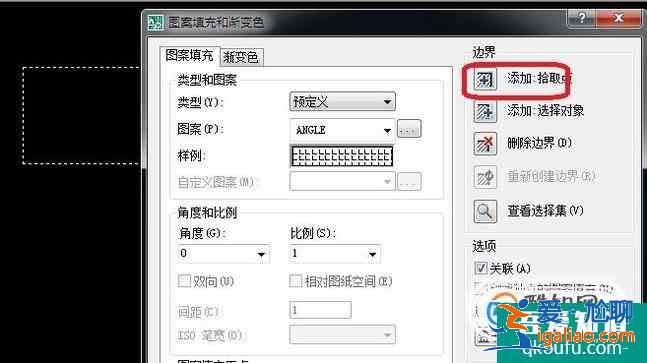

出現“圖案填充”面板，點擊其中的“添加拾取點”，然后點擊一下圖形內部，把填充區域選中（如圖所示，選中后填充區域被虛線圈閉）。

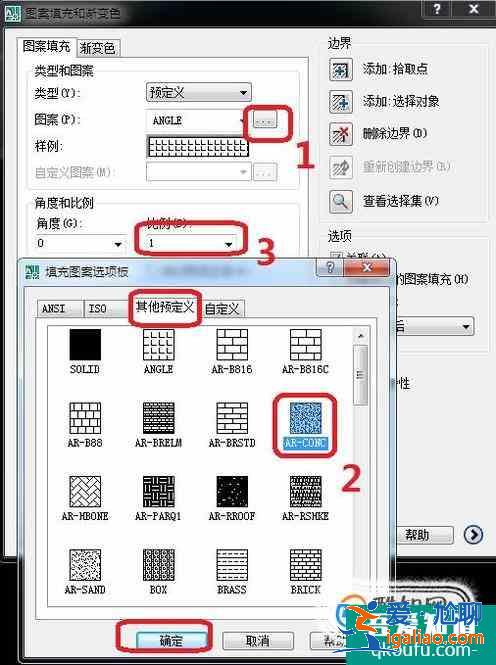

然后點擊圖案旁邊的擴展按鈕，如圖所示，出現“圖案填充選項板”，選擇“其他預定義”里面的“AR-CONC”圖案，然后設置一下填充圖案比例，根據經驗設置為0.5（可以根據圖形尺寸及顯示效果調節）。

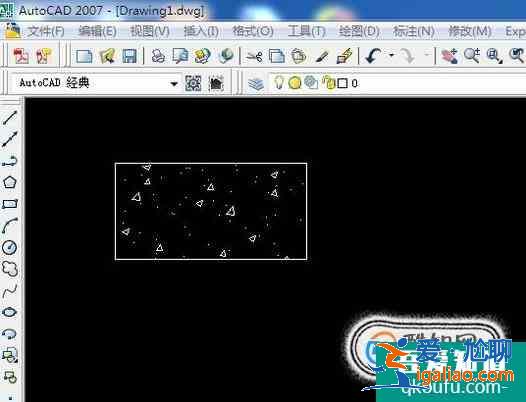

點擊確定之后，關閉面板，就看見混凝土圖案填充完成了，效果如下圖所示。
